Зареждане на живо на сальники на клапани с Belleville шайби

„Зареждане в реално време“ означава използване на Belleville шайби за поддържане на натоварването върху уплътнението.

Повечето от клапаните използват шпилки или болтове, за да упражняват натоварване върху лоста на сальника, което натоварва уплътнението.

Докато стеблото на клапана се върти или се движи напред-назад под влиянието на температурата и налягането в тръбопровода, част от опаковъчния материал се губи по време на всяка операция.

Когато това се случи, предварителното натоварване се губи върху последователното устройство на жлезата. След като предварителното натоварване падне под определен праг, ще възникне теч.

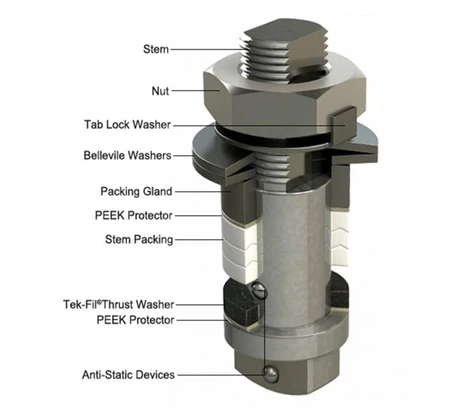

Добавяне на Belleville шайби към последователното уплътнение под гайките на шпилката на уплътнението, за да се компенсира намаляването на налягането и да се закрепят шпилките, което осигурява подходящо уплътнително налягане върху уплътнението и избягва изтичане през уплътнението.

Зареждането на живо с Belleville шайби или дискови пружини се използват широко в дроселна клапа, вентили за вземане на проби, сферични кранове, клапани за пробиване, въртящи се клапани и др.

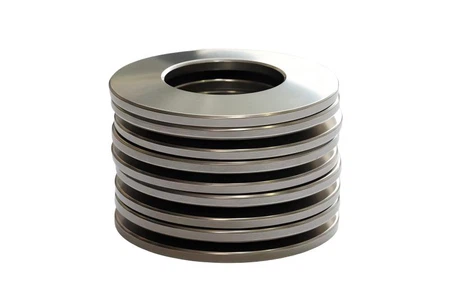

page-800-533

Наличен материал:

●Въглеродна стомана:

51CrV4 (1,8159 / 6150)

● Серия SUS300 от неръждаема стомана:

SUS301 (1.4310)

SUS304 (1.4301)

SUS316 (1.4401)

●Неръждаема стомана с утаяване:

17-7PH неръждаема стомана (1.4568)

●Термично стабилна неръждаема стомана:

X22CrMoV12 1 (1,4923)

● Високотемпературна неръждаема стомана:

Инконел 718 (2.4668)

Инконел 750 (2.4669)

Nimonic 90 (2.4969)

Belleville Springs, натоварени на клапанни седалки

При конструкцията на седалката на клапана за тежки-натоварвания дисковата пружина е монтирана в държача на седлото на клапана. Постоянната еластична сила на дисковата пружина притиска пръстена на леглото на клапана към повърхността на топката, създавайки стабилно уплътнение.

Belleville Springs на седалките на сачмените кранове

За разлика от плаващия сферичен кран, топката на сферичния кран е фиксирана.

Сферичните кранове с палец се използват при приложения с високо налягане и във вентили с големи размери.

Топката остава центрирана върху вала в долната пружина на Belleville и в горната пружина на Belleville.

Тъй като налягането се увеличава надолу по течението, върху седалката надолу по течението се използва пружина Belleville, създавайки уплътнение.

Пружината Belleville на седалката нагоре по течението също се огъва с движението на натиска на седалката и поддържа уплътнението нагоре по течението.

При изключително високи температури и налягания, като например в ядрени приложения, използването на пружини Belleville компенсира диференциалното топлинно разширение на вътрешните части при повишени температури чрез абсорбиране на топлинното разширение.

Те осигуряват първоначалната сила на уплътняване при приложения, свързани с постепенно натиск на сградата.

Следователно пружините Belleville на сферичните кранове гарантират, че вентилът няма да се заклещи и може да се отваря и затваря с лекота при тези абразивни условия.
