Приложения / Дискова спирачка с пружинно задвижване



Дисковите пружини, наричани също Belleville шайби, се използват главно в хидравлични или пневматични дискови спирачки с шублер за осигуряване на сила на затягане на спирачката в кранове, минно дело, конвейерна система и производство, където се изисква автоматично задействане при загуба на мощност.



Дисковите спирачки с челюст използват пакети от дискови пружини, за да генерират сила, която след това се освобождава от въздушно или хидравлично налягане.

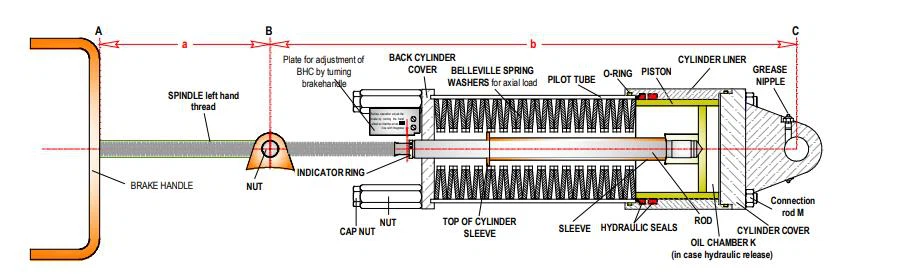

Фигура 1 показва схематично пружинно{1}}приложена лентова спирачка, образувана от дискови пружини или Belleville шайби, където, в зависимост от ръчното или хидравлично освобождаване, буталото, което ги компресира, се измества аксиално от оператора, завъртащ ръкохватката на спирачката, или от хидравличното налягане, действащо съответно върху маслената камера.



За да освободи спирачката, след като лебедката е задействана, операторът допълнително декомпресира пружината срещу буталото, като завърти ръкохватката на спирачката обратно на часовниковата стрелка.



За да задейства спирачката от освободено състояние, операторът завърта дръжката на спирачката по посока на часовниковата стрелка.



Фигура 1. Пружинна-приложена спирачка (дискова пружина или Belleville шайби).

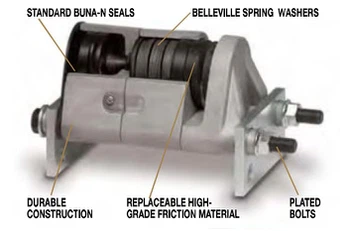

Фигура 2 Дискова спирачка с-задействана хидравлична пружина (дискова пружина или Belleville шайби)

Фигура 2 показва хидравлична пружинна-приложена дискова спирачка с челюст. Тази спирачка изисква хидравлично налягане за освобождаване на диска. Спирачната сила се осигурява от набор от Belleville шайби или дискови пружини. Шайбите Belleville са способни да съхраняват огромна сила. Когато спирачката е под налягане, бутало се движи, за да компресира пакетите Belleville пружинни шайби, като по този начин освобождава диска.

Наличен материал: ●Въглеродна стомана: 51CrV4 (1,8159 / 6150) ● Серия SUS300 от неръждаема стомана: SUS301 (1.4310) SUS304 (1.4301) SUS316 (1.4401) ●Неръждаема стомана с утаяване: 17-7PH неръждаема стомана (1.4568) ●Термично стабилна неръждаема стомана: X22CrMoV12 1 (1,4923) ● Високотемпературна неръждаема стомана: Инконел 718 (2.4668) Инконел 750 (2.4669) Nimonic 90 (2.4969)
