Дискови пружини за ограничител на претоварване
|

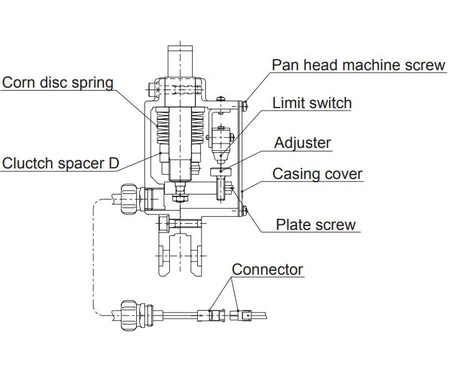

Фигура 1. Защита от претоварване чрез дискова пружина или шайби Belleville |
Дисковите пружини, наричани също Belleville шайби, се използват главно в ограничител на претоварване за повдигащи устройства или електрически верижни телфери. Когато се приложи натоварване между буталото и отливката, буталото действа, за да компресира дисковата пружина или Belleville шайбите. Докато пружините Belleville се компресират, регулаторът, монтиран на буталото, се придвижва към превключвателя. Ако натоварването е достатъчно голямо, пружината ще се компресира достатъчно, за да може регулаторът да задейства превключвателя. Когато превключвателят се задейства, той прекъсва управляващата верига на повдигащия контактор на подемника. |
 |
Наличен материал: ●Въглеродна стомана: 51CrV4 (1,8159 / 6150) ● Серия SUS300 от неръждаема стомана: SUS301 (1.4310) SUS304 (1.4301) SUS316 (1.4401) ●Неръждаема стомана с утаяване: 17-7PH неръждаема стомана (1.4568) ●Термично стабилна неръждаема стомана: X22CrMoV12 1 (1,4923) ● Високотемпературна неръждаема стомана: Инконел 718 (2.4668) Инконел 750 (2.4669) Nimonic 90 (2.4969) |
